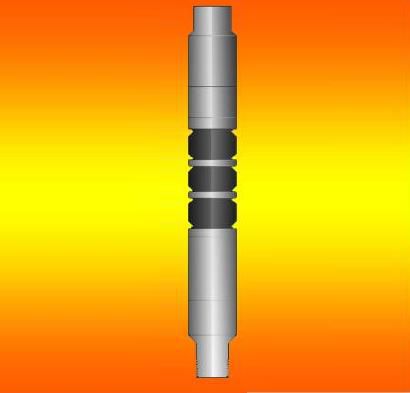

【結 構】

上下接頭、上下連接套、‘O’型圈、膠筒、膠筒座、內外中心管、上下平衡活塞、限位彈簧、倒馬牙、密封環等組成。

【工作原理】

注水時，液體通過中心管的上、下傳壓孔推動上、下活塞移動，剪斷脹封剪釘，壓縮膠筒。使卡簧卡在上護筒的卡瓦臺階上，從而使膠筒脹封。由于膠筒座上移，使下洗井水孔脫離下護筒與套管連通。當膠筒上端壓力大時，液體對洗井活塞向上推動力抵消液體對膠筒向下的大部分推動，減少解封銷釘?shù)睦?當下端壓力大時，通過下洗井水孔，中心管的傳壓孔壓縮下平衡活塞，抵消液體對膠筒向上的大部分推力，減少下壓力對解封銷釘?shù)膲毫?。上提管柱解封時，脹封膠筒與套管摩擦力拉動外中心管剪斷解封銷釘，外中心管下行膠筒回位。

洗井：液體頂開洗井活塞并通過洗井水孔、過水孔、內外中心管夾層和下洗井水孔，達到洗井目的。洗井后注水時，中心管的液體通過回壓孔和限位彈簧使洗井活塞歸位封閉過水孔。

【優 點】

1、洗井活塞容易歸位不易卡膠圈。

2、由于有平衡活塞，膠筒承受上下壓力而不至于使解封銷釘剪斷。

3、露在下護筒外的膠筒座比護筒直徑小很多，上提解封容易，且載荷較小。

4、因有兩極活塞的作用力，在設計時正好使其合力等于膠筒向下的作用力。固二力大小相等，方向相反。固不會解封。
